Lesekopf für digitale Stromzähler – USB kabelgebunden

Plug & Play Zählerdaten-Erfassung per USB – ganz ohne Funk

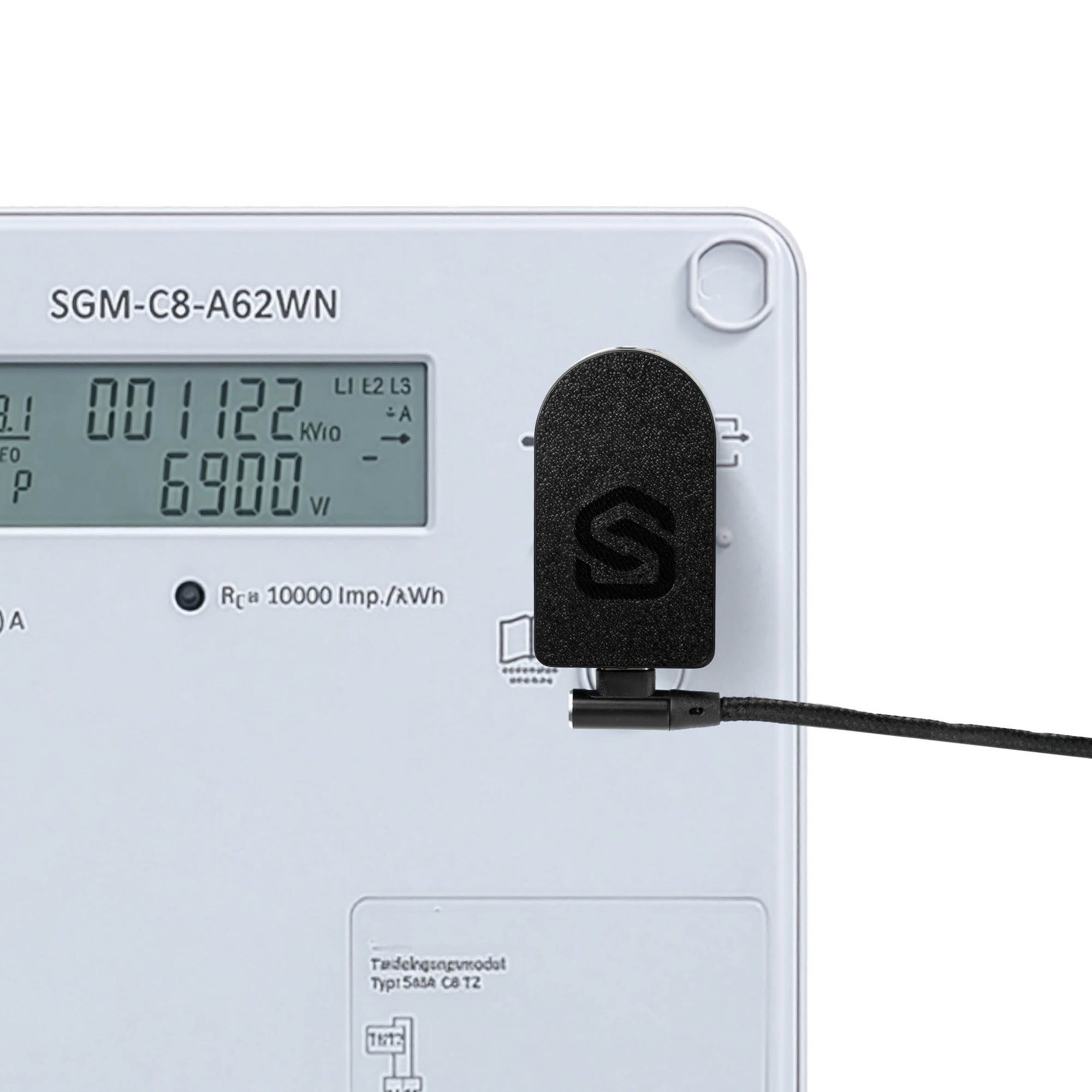

Der smattex USB-Lesekopf liest die Daten digitaler Stromzähler direkt über die optische Schnittstelle aus und überträgt sie kabelgebunden per USB-C an dein System. Anders als die LoRa-Funkvariante kommt diese Version komplett ohne Funk aus: einfach den Lesekopf magnetisch am Zähler anbringen, das beiliegende USB-Kabel mit deinem Home-Assistant-Rechner (oder PC/Server) verbinden – fertig. Kein Funkmodul, kein zusätzliches Netzteil, keine Einrichtung einer Funkstrecke.

Stromversorgung und Datenübertragung in einem Kabel

Lesekopf und Datenübertragung werden gemeinsam über die USB-Verbindung versorgt. Es ist kein separates Steckernetzteil nötig – der Lesekopf bezieht seinen Strom direkt aus dem USB-Port, an dem er angeschlossen ist.

Nahtlos in Home Assistant integrierbar

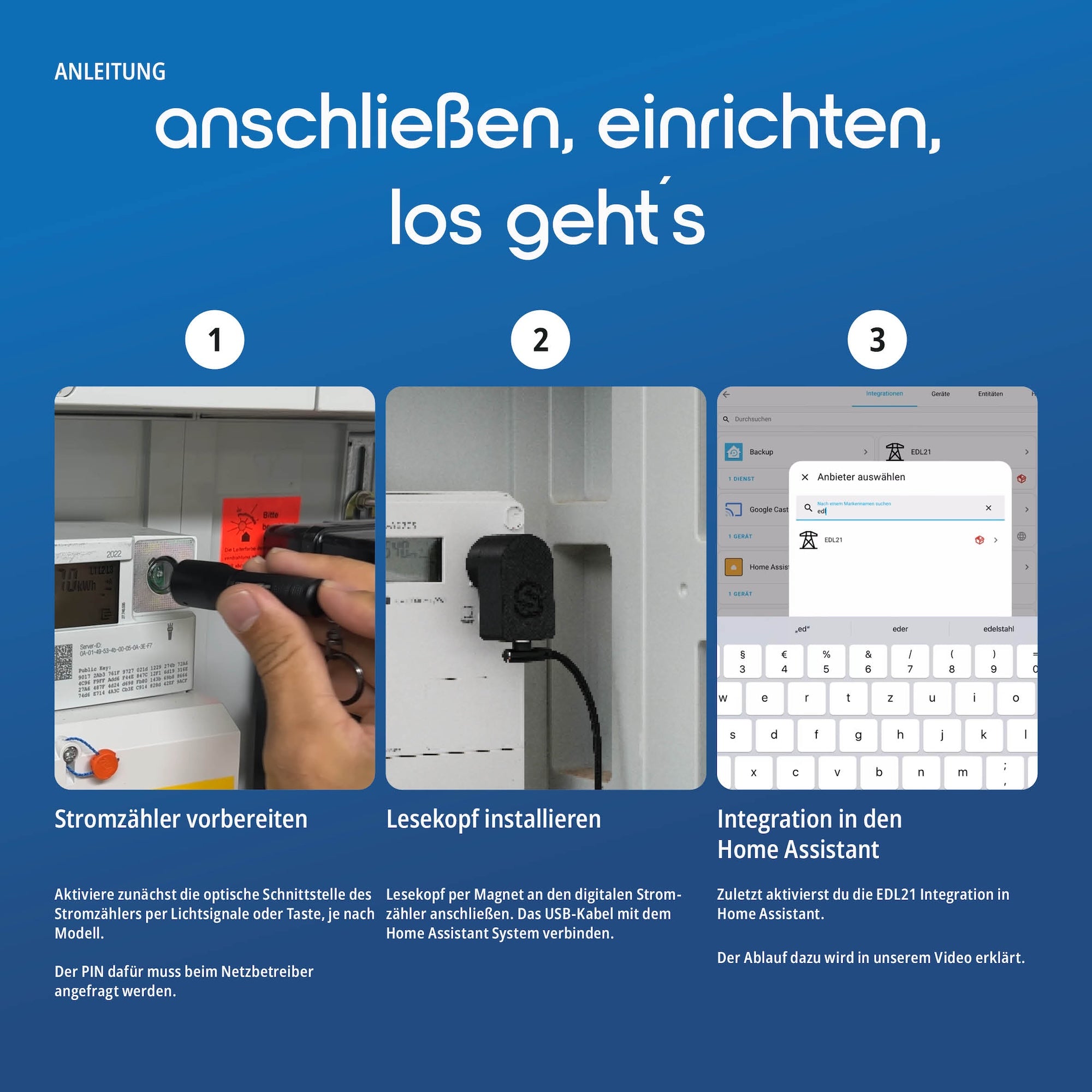

Dank EDL21-Integration lässt sich der Lesekopf einfach per USB-Kabel an dein Home-Assistant-System anschließen und auslesen. Einfach unter Geräte & Dienste die EDL21-Integration hinzufügen und unter Serial Port /dev/ttyACM0 angeben. Fertig! Selbstverständlich funktioniert der Lesekopf auch mit anderen Systemen, die die seriellen SML-Daten am USB-Port verarbeiten, wie zum Beispiel die freie Volkszähler-Software.

Robuste Technik mit Status-LED

Eine Status-LED am Lesekopf zeigt die Spannungsversorgung sowie die Lese-Aktivität an, sodass du den Betrieb jederzeit im Blick hast.

Voraussetzungen und Hinweise zur Kompatibilität

Die optische Schnittstelle digitaler Stromzähler muss vorab im Menü aktiviert werden. Dazu ist in der Regel die Eingabe einer PIN erforderlich. Die PIN erhältst du kostenlos von deinem Netzbetreiber (meist im Online-Portal einsehbar oder auf Anfrage beim Kundensupport). Die Eingabe der PIN wird in diesem kurzen Video erklärt.

Wir konnten das Produkt erfolgreich mit folgenden Stromzähler-Modellen testen:

• ISKRA SBZ
• DZG
• Apator Lepus
• Holley
• EFR SGM
• EMH mME4.0
• Itron 3.HZ-BC-D1-A1-12 (hier muss die Blende wegen Bauraum abmontiert werden)
• Generell funktionieren nur Zähler, die SML-Daten ausgeben. Deshalb funktioniert z. B. vom Hersteller eBZ das Modell eBZ DD3 2R06 ODZ1 nicht, sondern nur das Modell eBZ DD3 2R06 SMZ1, da dieses SML-Daten ausgibt.

Obwohl die SML-Schnittstelle genormt ist, können wir nicht garantieren, dass der Lesekopf mit allen Zählermodellen funktioniert; zudem gibt es Zähler, bei denen die IR-Schnittstelle defekt ist. Daher bieten wir bei diesem Produkt zusätzlich zum Widerrufsrecht einen kostenlosen Rückversand an, falls es zu Inkompatibilitäten kommt.

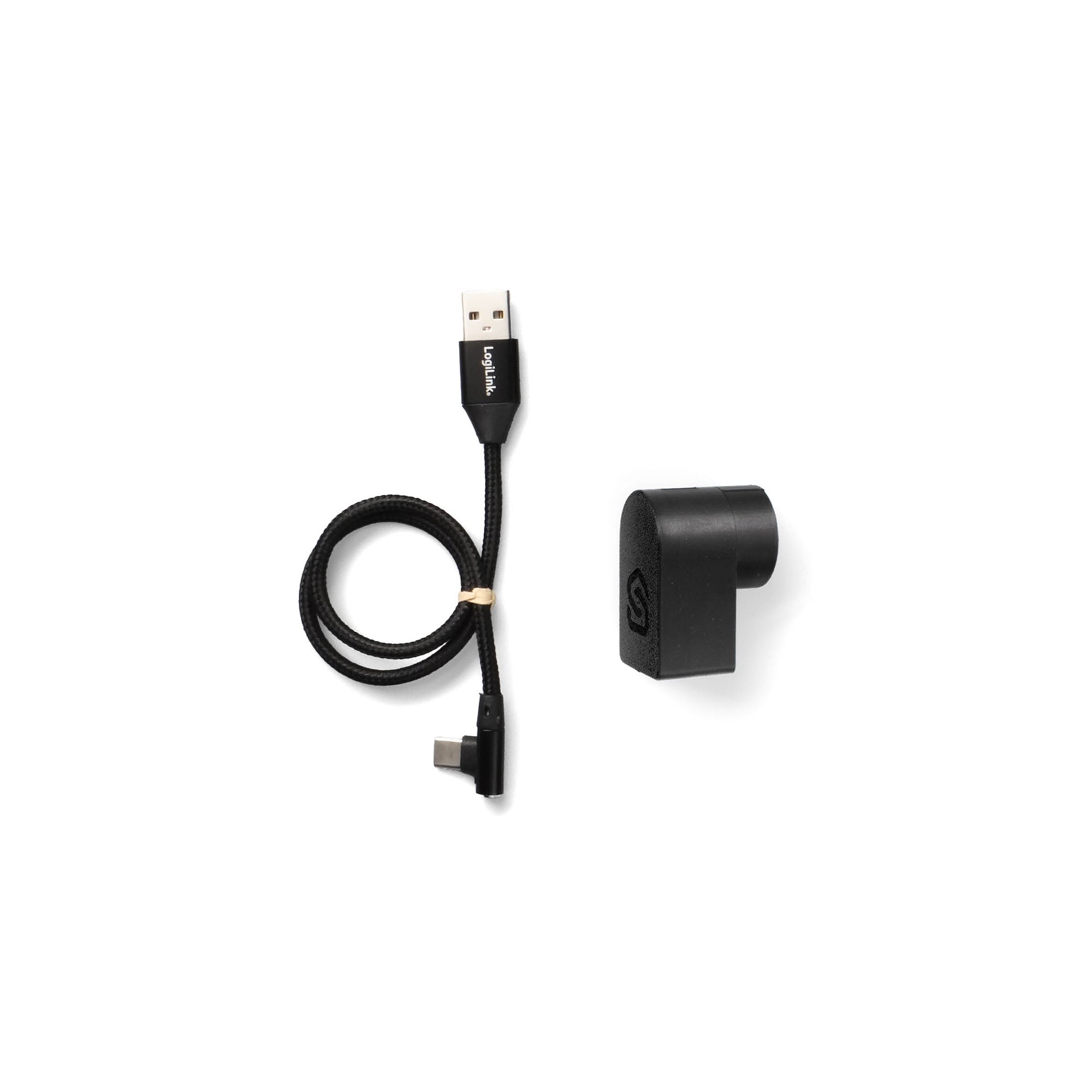

Lieferumfang

• smattex USB-Lesekopf für digitale Stromzähler
• USB-A-auf-USB-C-Kabel (gewinkelt)
