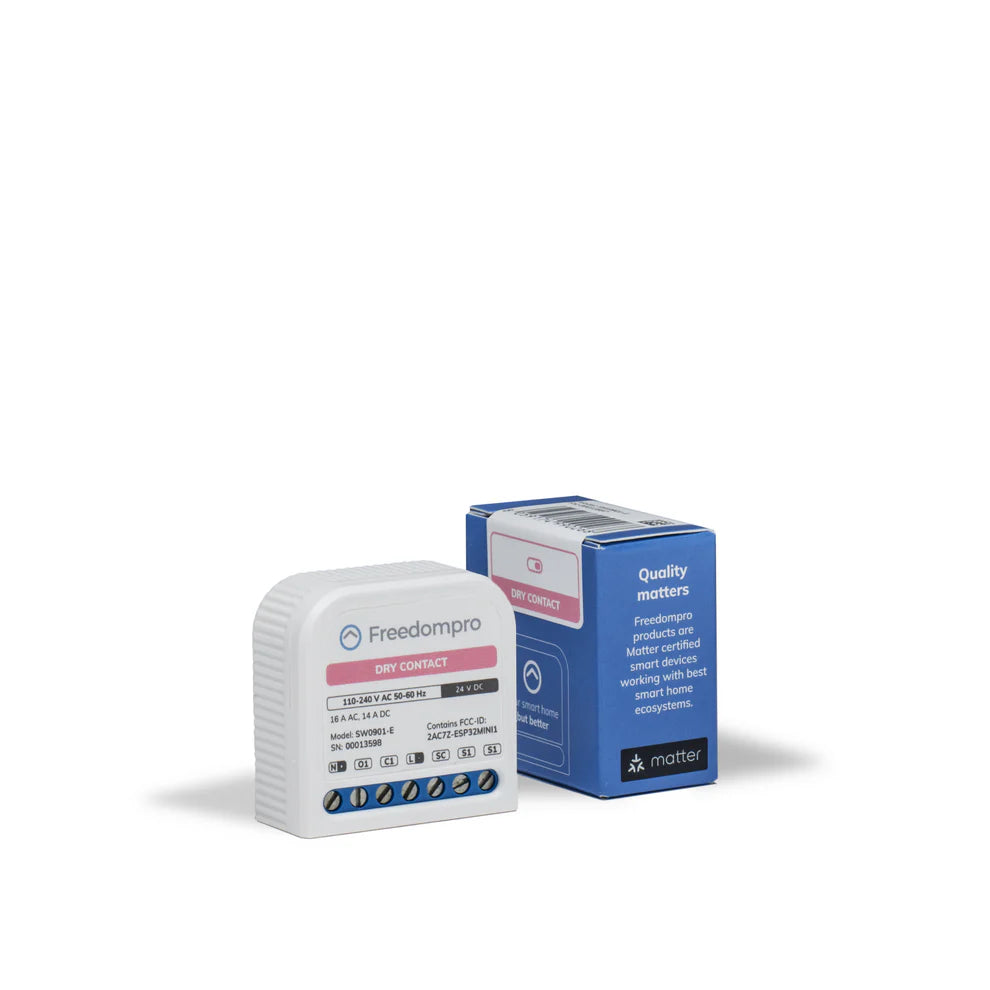

Freedompro SW0901-E Relais mit potenzialfreiem Kontakt, Matter

Viele Geräte im Haus wollen nicht geschaltet, sondern angestoßen werden: Ein Torantrieb erwartet einen kurzen Kontaktschluss an seinem Steuereingang, ein Heizkessel eine Freigabeklemme, eine Alarmzentrale einen Meldeeingang. Genau dafür ist das SW0901-E gebaut. Es hängt über Matter im WLAN und schließt auf Kommando einen potenzialfreien Kontakt.

Was heißt potenzialfrei?

Der Schaltkontakt ist von der Versorgung des Moduls galvanisch getrennt: Er führt keine eigene Spannung, sondern verbindet nur zwei Klemmen miteinander, wie ein Taster. Was an diesen Klemmen anliegt, bestimmt das angeschlossene Gerät – ein Torantrieb legt dort meist Kleinspannung an. Genau deshalb darf ein solcher Kontakt an Steuereingänge, an denen ein normales Schaltrelais Schaden anrichten würde. Der Kontakt ist ein Schließer und im Ruhezustand offen.

Wo wird es eingebaut?

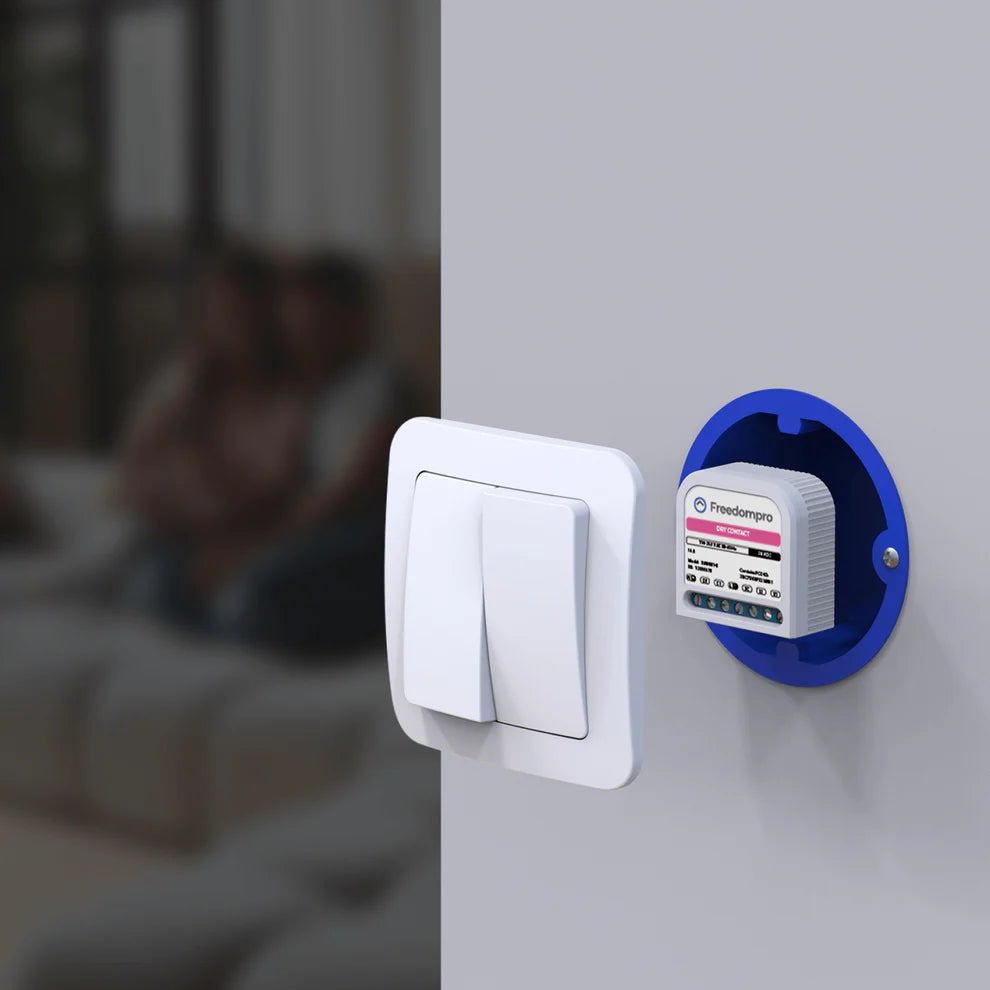

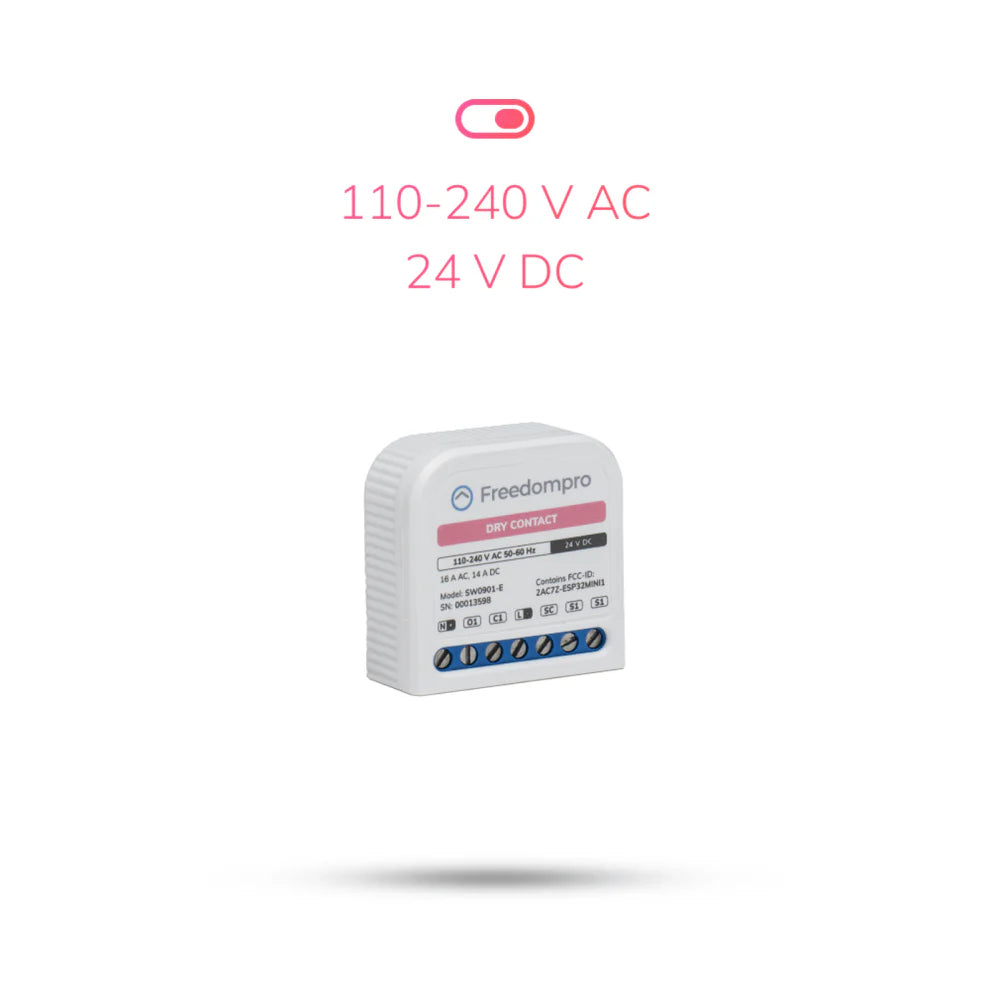

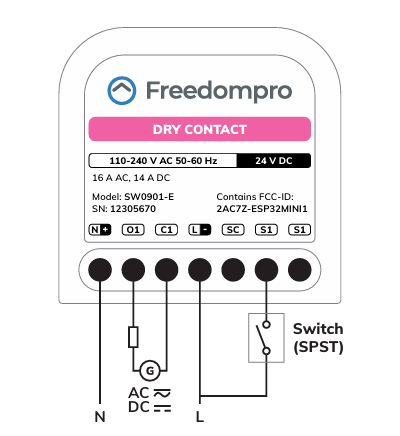

In eine Unterputzdose oder direkt in das Gehäuse der Steuerung, wenn dort Platz ist. Versorgt wird das Modul aus 110 bis 240 Volt Wechselspannung oder aus 24 Volt Gleichspannung – es braucht also eine eigene Speisung, unabhängig vom geschalteten Kontakt. Ein vorhandener Taster kann am Eingang S1 parallel weiterlaufen. Typische Einsatzorte sind Garagen- und Hoftore, Heizungs- und Kesselsteuerungen, Pumpen und Bewässerungsventile.

Welche Ausführung passt?

Steht am Einbauort keine Netzspannung, sondern nur eine 12-Volt-Versorgung zur Verfügung, nimmst du das SW0901-F. Sollen zwei Anlagen getrennt ausgelöst werden – etwa Tor und Pforte –, gibt es das SW0702-F mit zwei Kontakten. Anwendungsbeispiele und passende Antriebe findest du unter Garagentor. Anders als die Licht- und Steckdosenmodule misst dieses Modul keinen Stromverbrauch – durch einen potenzialfreien Kontakt fließt kein messbarer Laststrom des Moduls.

Was solltest du vorher klären?

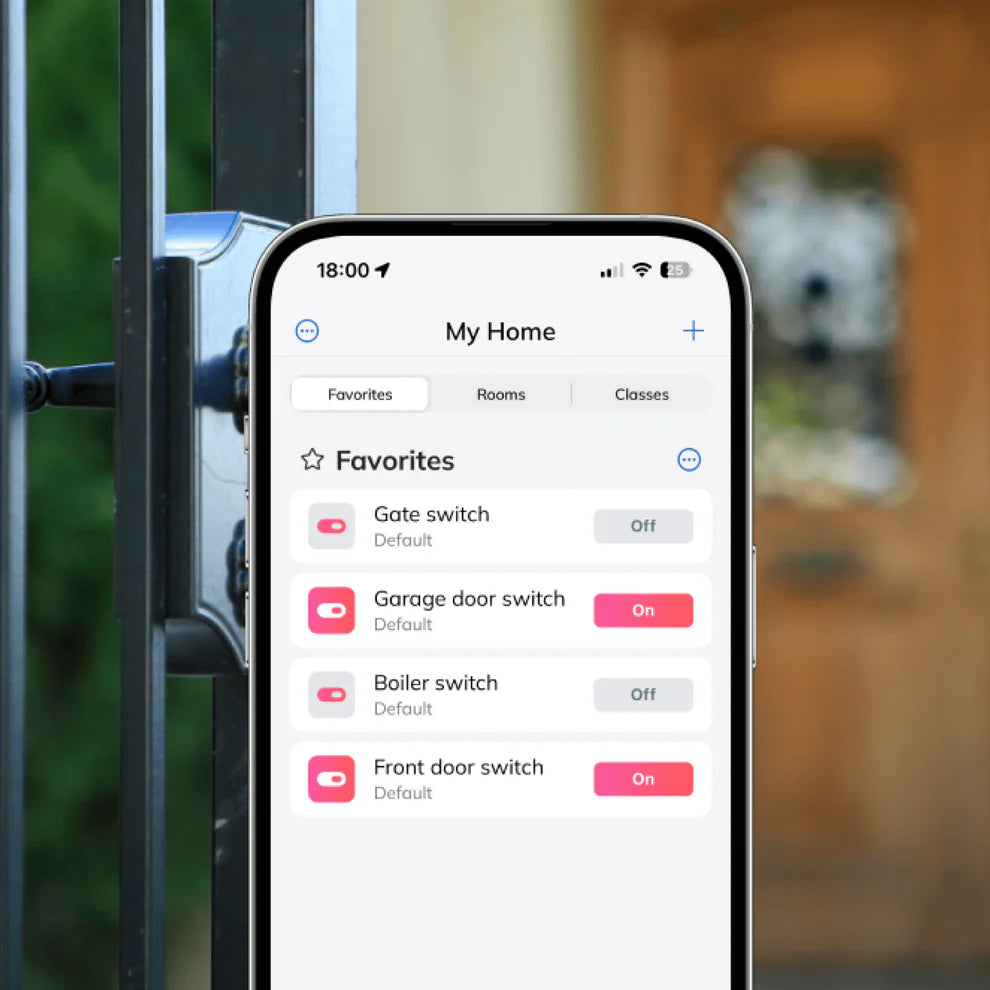

Welchen Kontakt deine Anlage erwartet. Manche Steuerungen wollen einen kurzen Impuls (Tastfunktion), andere einen dauerhaft geschlossenen Kontakt (Schaltfunktion). Das Modul schaltet den Kontakt ein und auf Kommando wieder aus – ob daraus ein kurzer Impuls wird, entscheidet die Automation in deinem Smart-Home-System. Ein Blick in die Anleitung des Antriebs oder der Kesselsteuerung spart hier viel Probieren. Zweitens die Belastbarkeit des Steuereingangs: Der Kontakt kann viel, dein Antrieb legt dort aber meist nur Kleinspannung an.
