Freedompro LB0104-D Lichtrelais 4-fach 12–24 V, Reiheneinbau

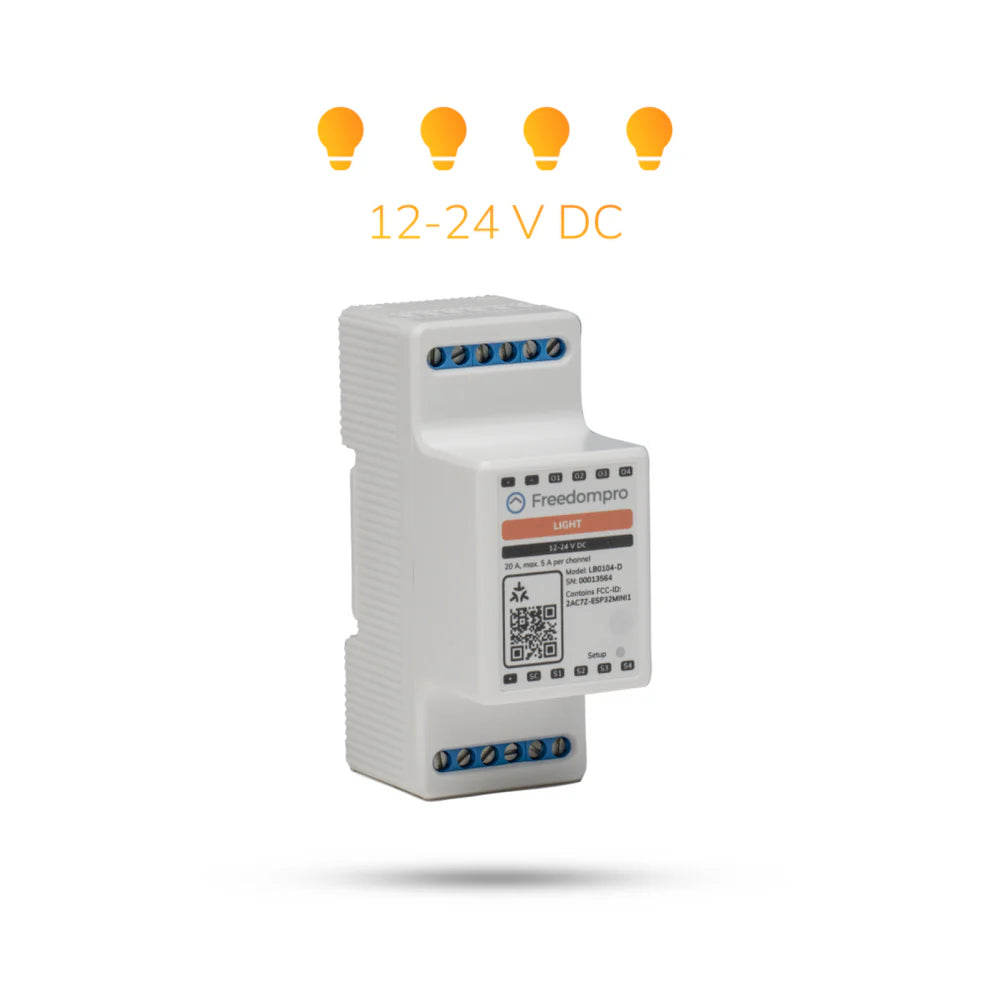

Das LB0104-D schaltet vier Niedervoltkreise mit 12 bis 24 Volt Gleichspannung und sitzt dabei als Reiheneinbaugerät in der Unterverteilung. Wer LED-Bänder, Spots oder Möbelbeleuchtung zentral von einem Netzteil aus versorgt und die Leitungen im Verteiler zusammenführt, bekommt hier vier getrennt schaltbare Kanäle in einem Gehäuse.

Ein- und ausschalten oder dimmen?

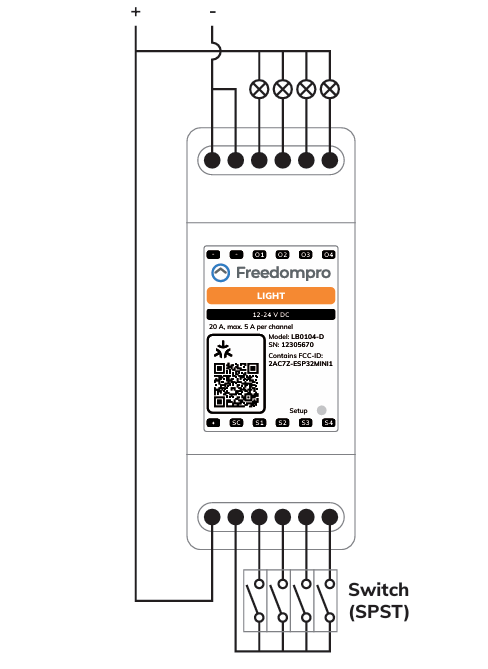

Das Modul ist ein Relais: Es schaltet, es regelt nicht. Für stufenlose Helligkeit oder Farbwechsel ist ein LED-Controller das richtige Gerät. Je Ausgang sind 5 Ampere erlaubt, in Summe 20 Ampere. Die Klemmen sind mit Plus und Minus beschriftet, die Polarität musst du einhalten; das Netzteil für die Bänder ist nicht im Lieferumfang.

Welche Ausführung passt zu deiner Anlage?

Sitzt die Verteilung nicht im Schrank, sondern in einer Dose nahe den Leuchten, ist das kompaktere LB0104-C die passende Bauform mit derselben Elektronik. Schaltest du 230 Volt statt Kleinspannung, nimmst du das LB0104-B im gleichen Reiheneinbaugehäuse.

Was braucht es zur Einbindung?

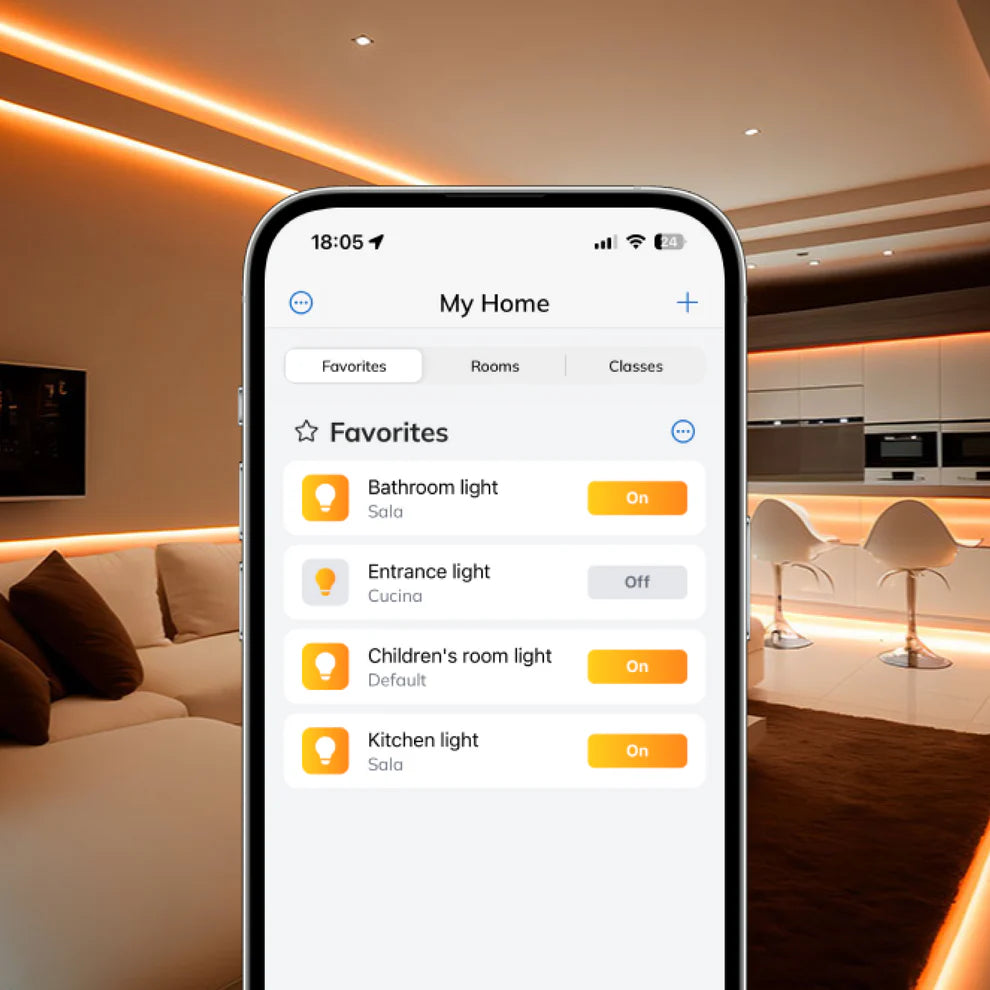

Ein 2,4-GHz-WLAN und einen Matter-fähigen Controller – also Apple Home, Google Home, Alexa, SmartThings oder Home Assistant. Eine Bridge ist nicht nötig, ein reines 5-GHz-Netz funktioniert nicht. Vorhandene Schalter kannst du an S1 bis S4 weiterverwenden. In Apple Home liegen die vier Kanäle gemeinsam in einem Raum, eine Aufteilung auf mehrere Räume ist dort derzeit nicht vorgesehen.

Worauf musst du bei der Planung achten?

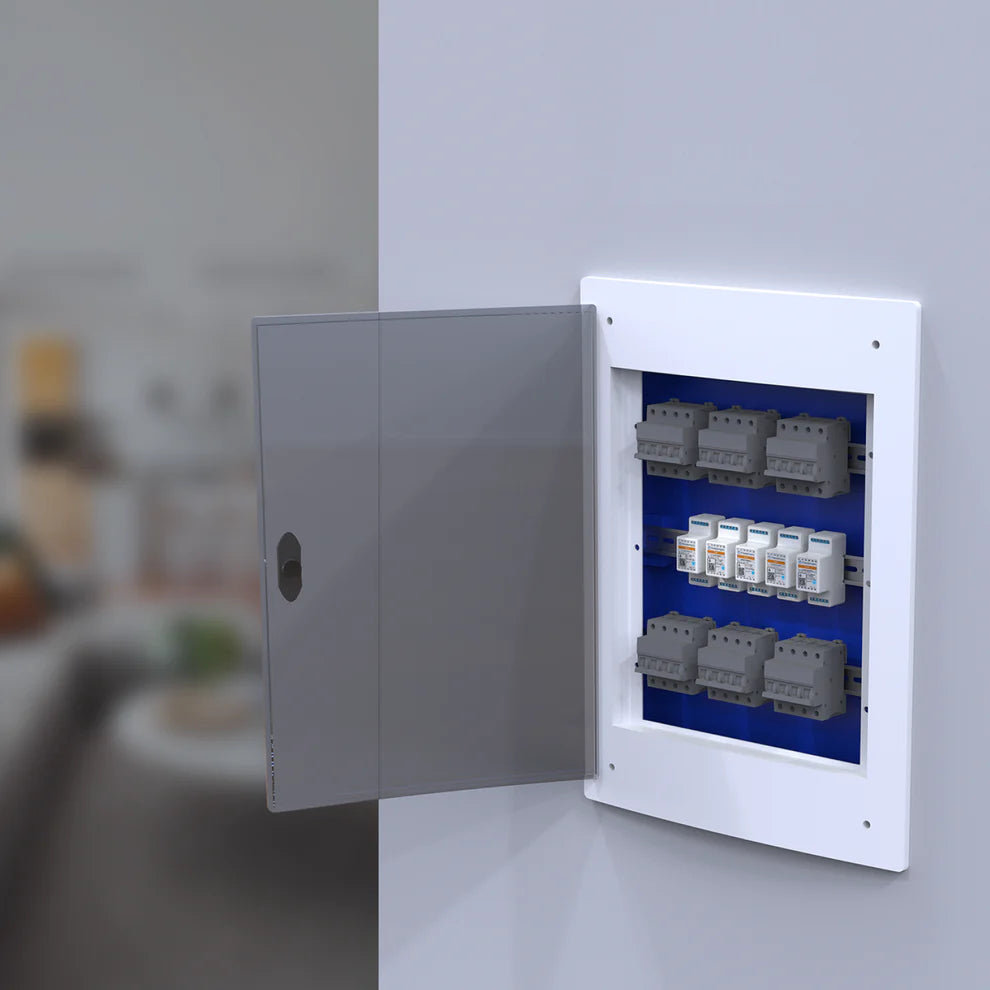

Niedervolt heißt hohe Ströme: Bei 12 Volt entspricht schon eine Lichtleiste von wenigen Metern rund einem Ampere, und alle vier Kanäle zusammen dürfen 20 Ampere nicht überschreiten. Das Netzteil muss diese Summe liefern, und die Leitungsquerschnitte sollten zur Länge passen – bei Kleinspannung fällt über lange Wege spürbar Spannung ab. Im Verteiler belegt das Modul zwei Teilungseinheiten, so viel wie zwei Leitungsschutzschalter.
