smattex Hutschienen-Halterung für ELKO EP Dimmer und Relais

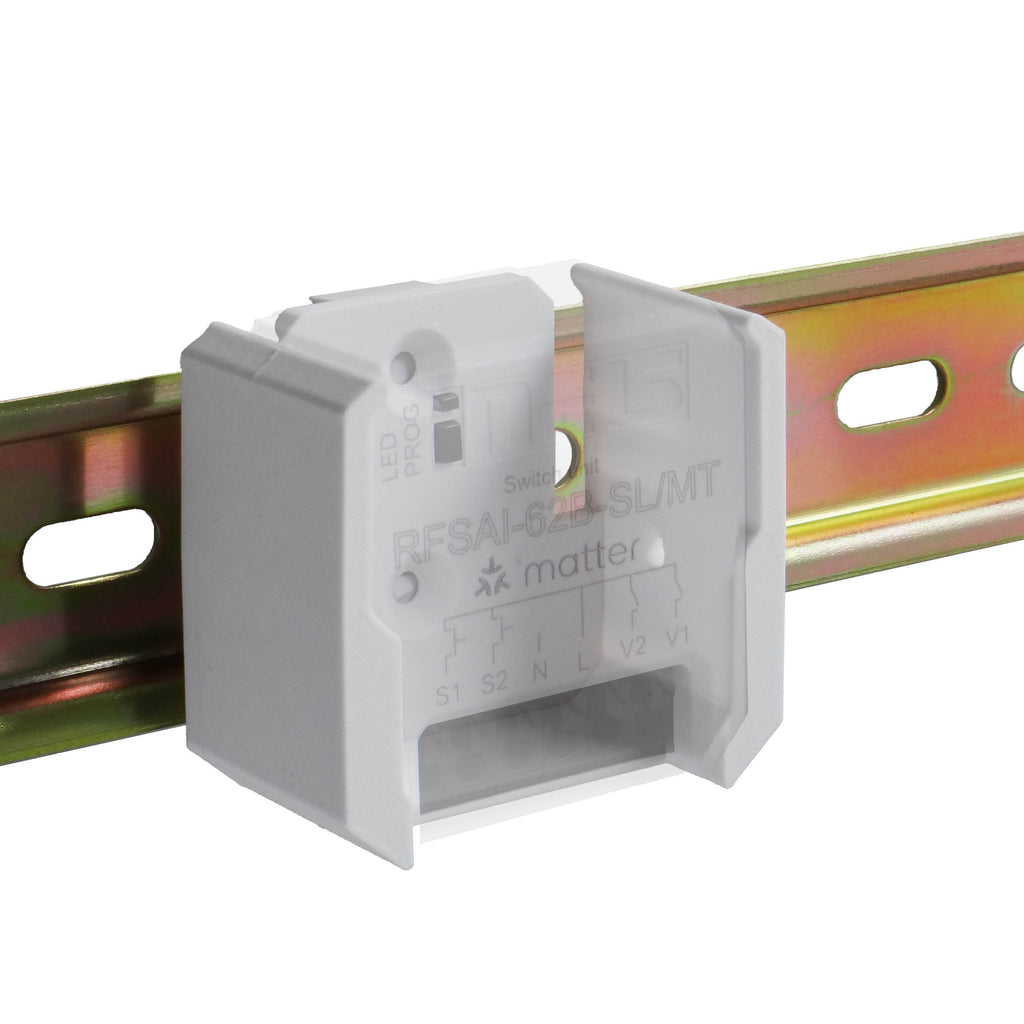

Der Universaldimmer RFDEL-71B und die Schaltereinheit RFSAI-62B von ELKO EP sind Einbaumodule ohne eigene Schienenaufnahme. Diese Halterung gibt ihnen eine: Sie rastet auf einer 35-mm-Hutschiene ein und hält das Modul an seinem Platz, statt es im Verteiler lose liegen zu lassen.

Wie wird sie montiert?

Du clipst die Halterung auf die Schiene und setzt das Modul ein. Reicht der Platz frontal nicht, lässt sie sich um 90 Grad gedreht seitlich montieren; ohne Hutschiene wird sie direkt an die Wand geschraubt. In allen drei Fällen bleiben die Klemmen zugänglich. Die 35-mm-Hutschiene nach EN 60715 ist dabei die Tragschiene, auf der in jedem Verteiler auch die Sicherungsautomaten sitzen – eine eigene Unterkonstruktion brauchst du also nicht.

Warum gehört ein Unterputzmodul überhaupt in den Verteiler?

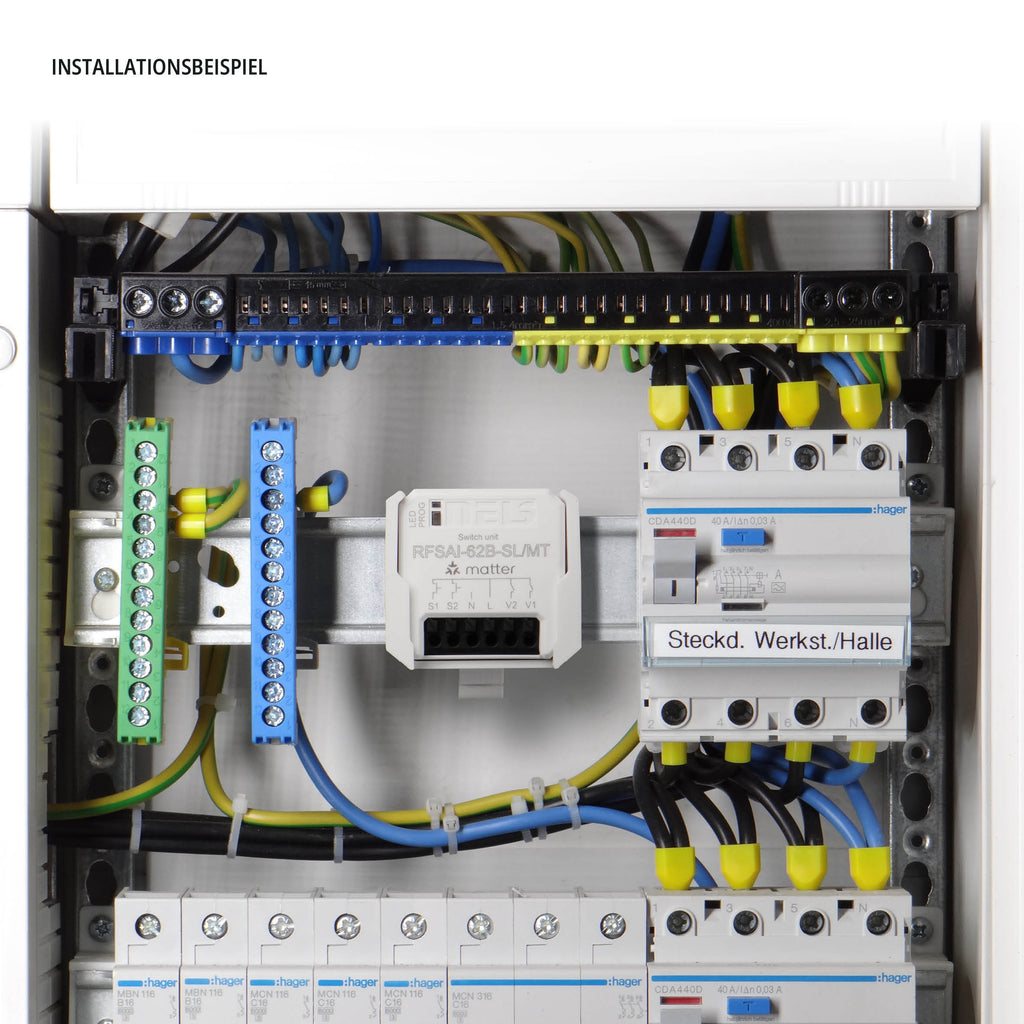

Weil dort Platz, Übersicht und Zugang zusammenkommen. In der Schalterdose hinter dem Taster ist es eng, warm und im Fehlerfall schlecht erreichbar – jede Prüfung heißt: Rahmen ab, Einsatz raus, Klemmen suchen. Im Verteiler liegen die Module nebeneinander, beschriftet und in einer Reihe. Wer später einen Aktor tauscht oder eine Leitung nachzieht, sieht auf einen Blick, was wohin gehört. Und weil die Module nicht mehr am Kabel hängen, hält auch die Zugentlastung, was sie verspricht.

Passt sie zu deinem Modul?

Ausgelegt ist sie für den Universal Dimmer RFDEL-71B-SL/MT und die Schaltereinheit RFSAI-62B-SL/MT. Das übrige Sortiment steht unter ELKO EP. Gefertigt ist die Halterung aus seidenmattem PETG in Weiß – formstabil genug, um das Ein- und Ausclipsen auch nach Jahren mitzumachen. Weil sie im 3D-Druck entsteht, sind bei genauem Hinsehen feine Schichtlinien erkennbar; das ist fertigungsbedingt und ohne Einfluss auf die Funktion.
